3 Boyutlu Teknik Resim Örnekleri (İleri)

3D (3 Boyutlu) Teknik Resim zor örnek uygulamalar. Bu örneklerimiz sayesinde SolidWorks, Autocad gibi yazılımlarda öğrendiğiniz yeni komutları pekiştirebileceksiniz. Zor uygulamalar final sınavlarında sıklıkla karşılaşabileceğiniz tarzdadır. Ayrıca programdaki komut hakimiyetinizi maksimum seviyede test eder.

3 BOYUTLU TEKNIK RESIMLER

Zor teknik resim, solidworks zor çizim, zor teknik 3d resim, zor 3 boyutlu örnek

İleri Seviye Uygulamalar

zor 3d teknik resim, 3b zor uygulama, 3 boyutlu zor çizim, solidworks zor örnek, autocad 3d zor örne

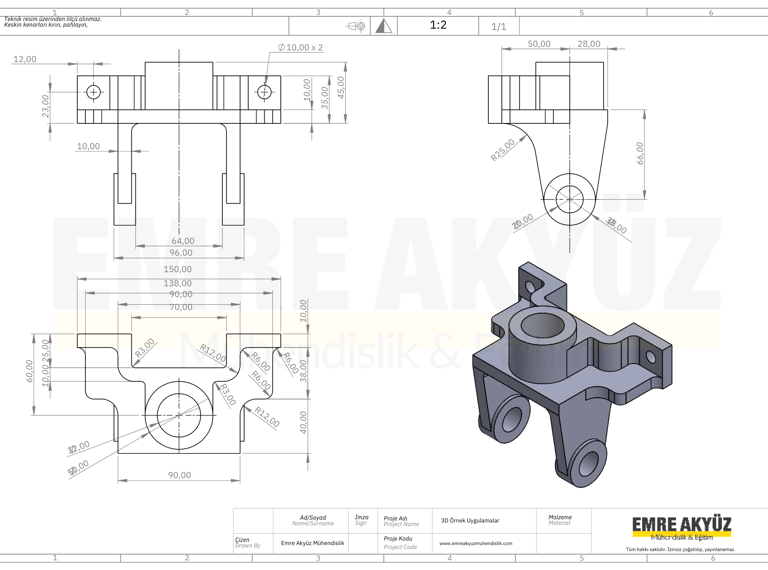

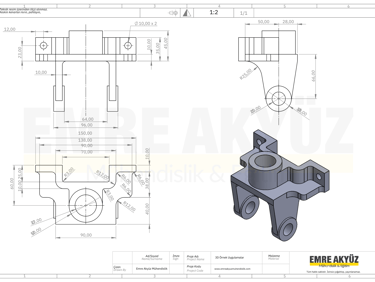

Eğer yukarıda bulunan teknik resmi 3 boyutlu katı modele dönüştürebiliyorsan sen artık SolidWorks, AutoCad gibi yazılımlarda belirli bir eşiği aşmışsın demektir.

Yukarıda gördüğünüz 3 boyutlu zor teknik resim SolidWorks, Autocad gibi yazılımlarda bulunan bir çok bildiğiniz komutları sınar.

zor çizimler, zor teknik resimler, zor 3 boyutlu model örnekleri, autocad zor uygulamalar

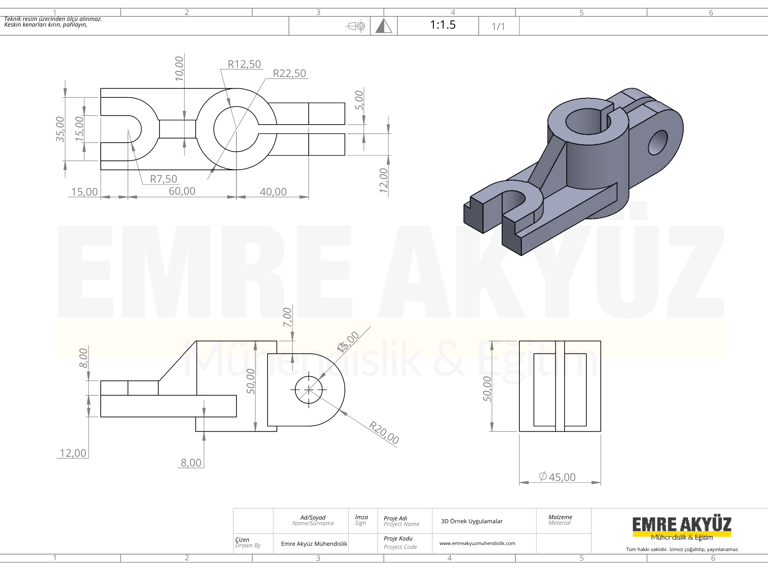

Diğer teknik resimlere nazaran bir tık daha kolay olsada yine farklı görünüşler üzerinden 3 boyutlu teknik resmi katı modele dönüştürmenizi sınar.

Zor uygulamalarda bol bol kesit ve bölgesel kesitleri göreceksiniz sizleri korkutmasın çünkü kesit görünümler 3 boyutlu model teknik resimlerinde daha kolay gösterim için kullanılır.

mil teknik resmi, solidworks mil teknik resim, autocad mil teknik resim,

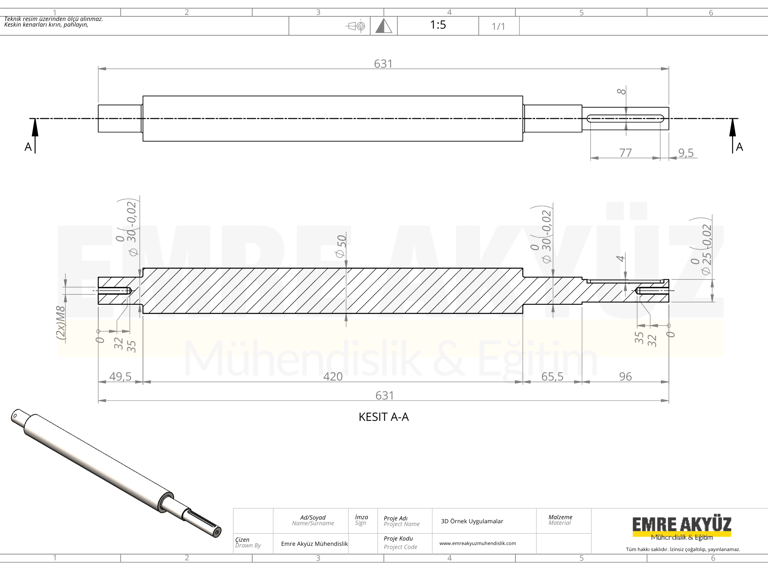

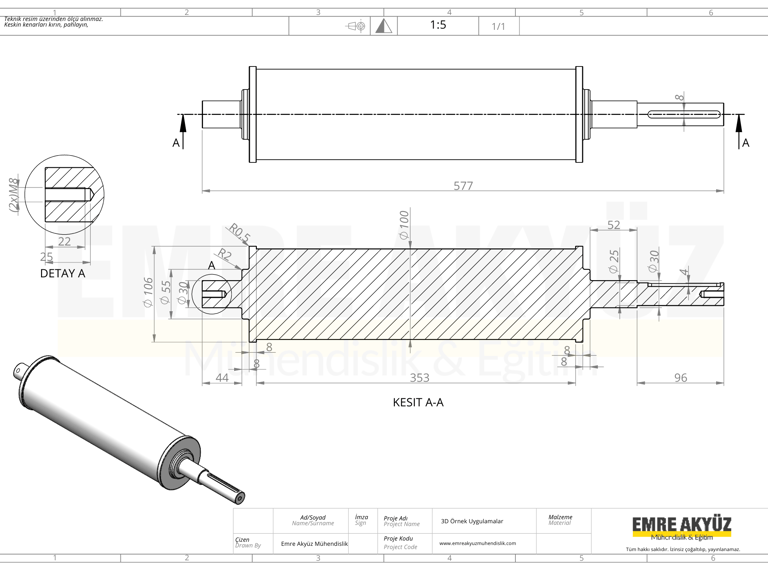

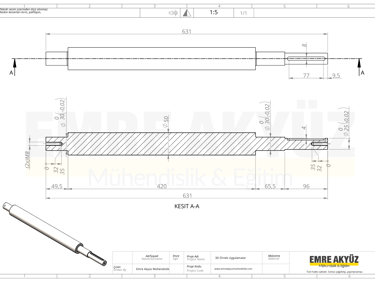

Mil teknik resimleri AutoCad ve SolidWorks yazılımlarında tasarımcıyı en çok zorlayan modeller olmaktadır. Burada döndürerek katı oluşturma yöntemiyle tüm modeli bir çırpıda 3b modele dönüştürebilirsiniz.

3d zor uygulamalarda olabildiğince piyasa uygulamalarına da yer verdik. Bu sayede herhangi bir firmada tasarım mühendisi olarak çalışan bireylerin oluşturduğu modeller hakkında da fikir edinmiş olacaksınız.
